آموزش ساخت تلویزیون شهری از صفر تا صد

آموزش ساخت تلویزیون شهری بصورت گام به گام از صفر تا صد

تلویزیون های شهری نمایشگرهای بزرگ و جذابی هستند که در مکان های عمومی مانند میدان ها، خیابان ها، مراکز خرید و … نصب می شوند و برای نمایش محتوای تبلیغاتی، اطلاع رسانی و سرگرمی مورد استفاده قرار می گیرند. امروزه با پیشرفت تکنولوژی، ساخت تلویزیون شهری با استفاده از ماژول های تلویزیون شهری به امری آسان و مقرون به صرفه تبدیل شده است.

در این مقاله قصد داریم به شما آموزش دهیم که چگونه با استفاده از این ماژول ها، تلویزیون شهری خود را بسازید. اما نکته قابل ذکر این است که در ساخت تلویزیون شهری ابعاد و نوع کاربری نمایشگر بسیار اهمیت دارد چراکه باتوجه به این موضوع روند ساخت و متریال کاربردی هم تغییر می‌کند.



مراحل ساخت تلویزیون شهری:

1. انتخاب ماژول مناسب:

اولین قدم در ساخت تلویزیون شهری، انتخاب ماژول مناسب است. ماژول ها در انواع مختلف با تنوع رنگی، سایز و کیفیت متفاوت در بازار موجود هستند. شما باید با توجه به نیاز و بودجه خود، ماژول مناسب را انتخاب کنید.

2. محاسبه تعداد ماژول ها:

پس از انتخاب ماژول، باید تعداد مورد نیاز آن را محاسبه کنید. برای این کار، باید ابعاد تلویزیون شهری مورد نظر خود را تعیین کنید و سپس با توجه به ابعاد هر ماژول، تعداد آنها را محاسبه کنید.

محاسبه تعداد ماژول های مورد نیاز برای ساخت تلویزیون شهری

برای محاسبه تعداد ماژول های مورد نیاز برای ساخت تلویزیون شهری، باید مراحل زیر را طی کنید:

تعیین ابعاد تلویزیون شهری:

طول: طول تلویزیون شهری را بر حسب متر یا سانتی متر اندازه گیری کنید.
ارتفاع: ارتفاع تلویزیون شهری را بر حسب متر یا سانتی متر اندازه گیری کنید.

انتخاب نوع ماژول:

ماژول ها در سایزهای مختلف موجود هستند. رایج ترین سایزها عبارتند از:

ماژول های P2 , P2.5 , P3 , P4 , P6 , P8 که بیشتری استفاده را دارند و مقرون به صرفه هستند.

محاسبه تعداد ماژول ها در هر ردیف:

طول تلویزیون شهری را بر عرض ماژول انتخابی‌تان تقسیم کنید.

محاسبه تعداد ردیف های ماژول:

ارتفاع تلویزیون شهری را بر ارتفاع ماژول انتخابی تان تقسیم کنید.

محاسبه تعداد کل ماژول ها:

تعداد ماژول ها در هر ردیف را در تعداد ردیف ها ضرب کنید.

مثال: فرض کنید می خواهید یک تلویزیون شهری با ابعاد 3 متر طول و 2 متر ارتفاع بسازید و می خواهید از ماژول های P8 استفاده کنید.

محاسبات:

طول: 3 متر

ارتفاع: 2 متر

نوع ماژول: P8 (عرض 32 سانتی متر، ارتفاع 16 سانتی متر)

1. تعداد ماژول ها در هر ردیف:

3 متر / 0.32 متر = 9.375 (تقریبا 10)

2. تعداد ردیف های ماژول:

2 متر / 0.16 متر = 12.5 (تقریبا 13)

3. تعداد کل ماژول ها:

10 * 13 = 130

برای ساخت تلویزیون شهری با ابعاد 3 متر طول و 2 متر ارتفاع و با استفاده از ماژول های P8، به 130 ماژول نیاز دارید.

در محاسبات بالا، فرض شده است که بین ماژول ها هیچ فاصله ای وجود ندارد. در واقعیت، بین ماژول ها فاصله ای وجود دارد که باید در محاسبات لحاظ شود.
برای محاسبه دقیق تر تعداد ماژول ها، می توانید از نرم افزارهای مخصوص طراحی تلویزیون شهری استفاده کنید.

عوامل موثر در انتخاب نوع ماژول:

• فاصله دید: برای فواصل دید زیاد، باید از ماژول هایی با رزولوشن پایین تر (مانند P8) استفاده کرد.
• نوع کاربرد: برای استفاده در فضای باز، باید از ماژول های ضد آب و ضد گرد و غبار استفاده کرد.
• بودجه: قیمت ماژول ها با توجه به نوع و رزولوشن آنها متفاوت است.

3. تهیه تجهیزات جانبی:

علاوه بر ماژول ها، به تجهیزاتی مانند برد کنترل، منبع تغذیه، کابل ها و … نیز نیاز دارید. شما می توانید این تجهیزات را از فروشگاه های لوازم الکترونیکی تهیه کنید.

4. نصب ماژول ها:

ماژول ها به صورت قطعات جداگانه هستند که باید به یکدیگر متصل شوند. برای این کار، باید از پیچ و مهره یا بست های مخصوص استفاده کنید. البته که بیشر ماژول های امروزه با مگنت های مخصوص بسته می شوند که هم نصب سریع تر و هم در زمان تعمیرات به شما کمک خواهد کرد تا به راحتی این ماژول را باز کرده و تعویض یا تعمیر نمایید.

5. راه اندازی تلویزیون شهری:

پس از نصب ماژول ها، باید برد کنترل را به آنها متصل کنید و سپس با استفاده از نرم افزار مخصوص، محتوای مورد نظر خود را به تلویزیون شهری ارسال کنید.

معرفی انواع ماژول برای ساخت تلویزیون شهری

ماژول ها، بلوک های سازنده تلویزیون های شهری هستند. هر ماژول شامل تعدادی LED است که با کنار هم قرار گرفتن آنها، تصاویر و متون نمایش داده می شوند.

انواع ماژول ها براساس رنگ ، نوع LED و اندازه تفکیک می‌شود که در ادامه برای شما بطور جداگانه تشریح می‌کنیم.

ماژول ها بر اساس تعداد رنگ، به  سه نوع تک رنگ، سه رنگ و تمام رنگ تقسیم می‌شوند.

تک رنگ: این ماژول ها فقط یک رنگ را نمایش می دهند. رایج ترین رنگ های تک رنگ عبارتند از قرمز، سبز، آبی و سفید.

سه رنگ: این ماژول ها می توانند طیف وسیع تری از رنگ ها را نمایش دهند.

تمام رنگی (فول کالر): این ماژول ها می توانند تمام رنگ ها را نمایش دهند و برای نمایش تصاویر و فیلم ها مناسب هستند.

ماژول ها بر اساس نوع LED به گونه‌های زیر تفکیک می‌شوند:

SMD: این نوع LED ها SMD مخفف Surface Mount Device است. این LED ها به دلیل مصرف برق کم و طول عمر بالا، رایج ترین نوع LED در ماژول ها هستند.

DIP: این نوع LED ها DIP مخفف Dual In-line Package است. این LED ها به دلیل قیمت ارزان تر، در برخی از ماژول ها استفاده می شوند.

ماژول ها بر اساس اندازه به سه گروه تقسیم می شوند:

ماژول ها در اندازه های مختلفی موجود هستند. رایج ترین اندازه ها عبارتند از:

P10: این ماژول ها دارای رزولوشن 10 میلی متر هستند و برای فضاهای باز با فاصله دید زیاد مناسب هستند.

P8: این ماژول ها دارای رزولوشن 8 میلی متر هستند و برای فضاهای باز و بسته با فاصله دید متوسط مناسب هستند.

P6: این ماژول ها دارای رزولوشن 6 میلی متر هستند و برای فضاهای بسته با فاصله دید کم مناسب هستند.
انتخاب نوع ماژول:

نکاتی برای انتخاب ماژول:

زاویه دید: زاویه دید ماژول را بررسی کنید تا مطمئن شوید که از زوایای مختلف قابل مشاهده است.

نرخ روشنایی: نرخ روشنایی ماژول را بررسی کنید تا مطمئن شوید که در نور مستقیم خورشید قابل مشاهده است.

گارانتی: ماژولی را انتخاب کنید که دارای گارانتی باشد.

جمع بندی:

ساخت تلویزیون شهری با استفاده از ماژول ها، روشی آسان و مقرون به صرفه برای ایجاد نمایشگرهای بزرگ و جذاب است. با استفاده از این روش، شما می توانید تلویزیون شهری خود را با ابعاد و طرح دلخواه خود بسازید و از آن برای نمایش محتوای تبلیغاتی، اطلاع رسانی و سرگرمی استفاده کنید.

نکات مهمی که در رابطه با ساخت تلویزیون شهری باید بدانید:

• قبل از شروع کار، حتماً از یک متخصص برق و الکترونیک کمک بگیرید.
• از تجهیزات باکیفیت و مرغوب استفاده کنید.
• به نکات ایمنی و حفاظتی در هنگام نصب و راه اندازی تلویزیون شهری توجه کنید.
• برای آموزش بیشتر، می توانید از منابع آموزشی و ویدئوهای موجود در اینترنت استفاده کنید.



آموزش عملی ساخت تلویزیون شهری

در اینجا به شما نشان خواهیم داد که چگونه یک تلویزیون شهری از پایه ساخته و راه اندازی می شوند.

در بخش اول شما نیاز دارید تا ابعاد دقیقی از محل نصب داشته باشید. در بخش بعدی باید مشخص کنید که چه قابلیت هایی نیاز دارید. با مشاوره ای که همکاران ما با دانستن این موارد از شما خواهند گرفت میتوانند بهترین قطعات و سازه را به شما پیشنهاد دهند.

بریم سروقت ساخت تلویزیون شهری از صفر تا صد.

ابتدا باید ابعاد محل نسب را بدانیم و یک سازه برای این ابعاد و مکان آن برای شما خواهیم ساخت. در اینجا یک پروژه کامل را شروع خواهیم کرد. در تصویر زیر و ویدئو آن مشاهده می نمایید که سازه از اتصال چند قوطی آهنی ساخته شده و در ابتدا چهار چوب به یکدیگر با تنظیم دقیق به یکدیگر جوش داده شده تا بخش ابتدای آماده شود.

برای شما از پروژه واقعی استفاده خواهیم کرد. این پروژه نمایشگر های تبلیغاتی نمایشگاه ایران مال است.

ما قرار است در این مکان دو تلویزیون شهری نصب کنیم و ابتدا یکی از آنها را خواهیم ساخت و بقیه به همین روش ساخته خواهد شد. بریم برای ساخت.



ساخت سازه تلویزیون شهری





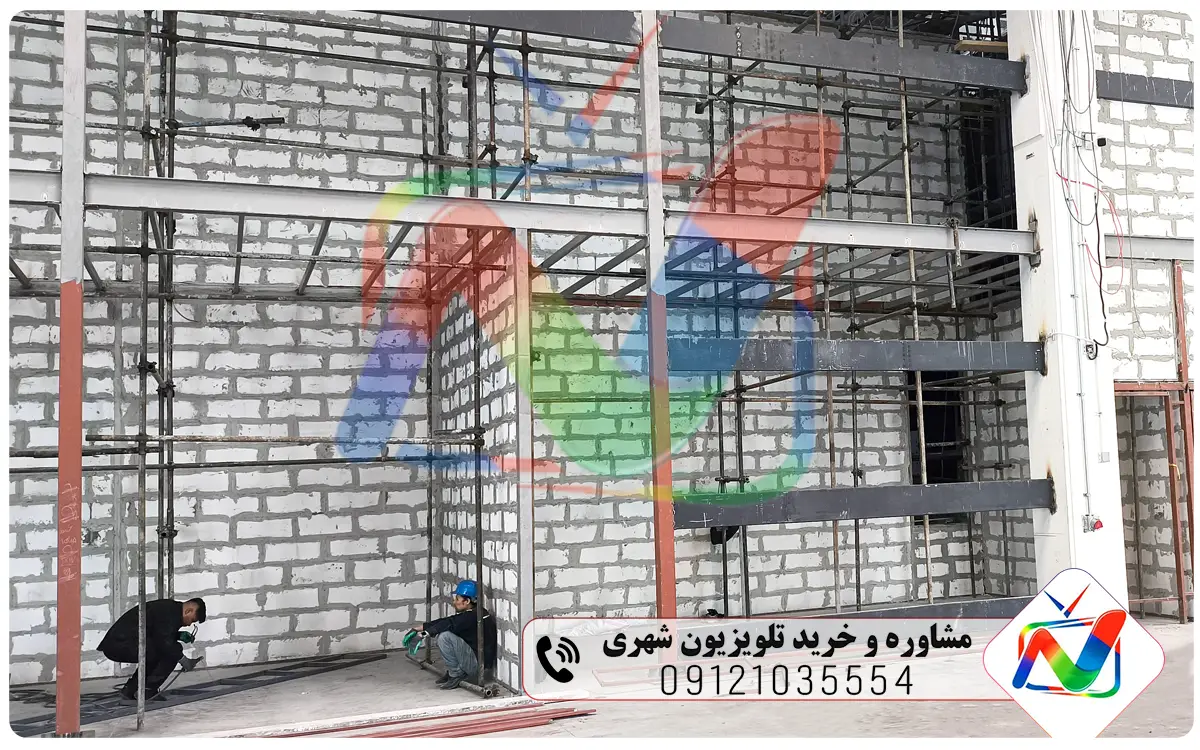

در سمت راست تصویر قرار است که یک نمایشگر ایندور نصب گردد ولی قبل از نصب نیاز است تا سازه اصلی ساخته شود.

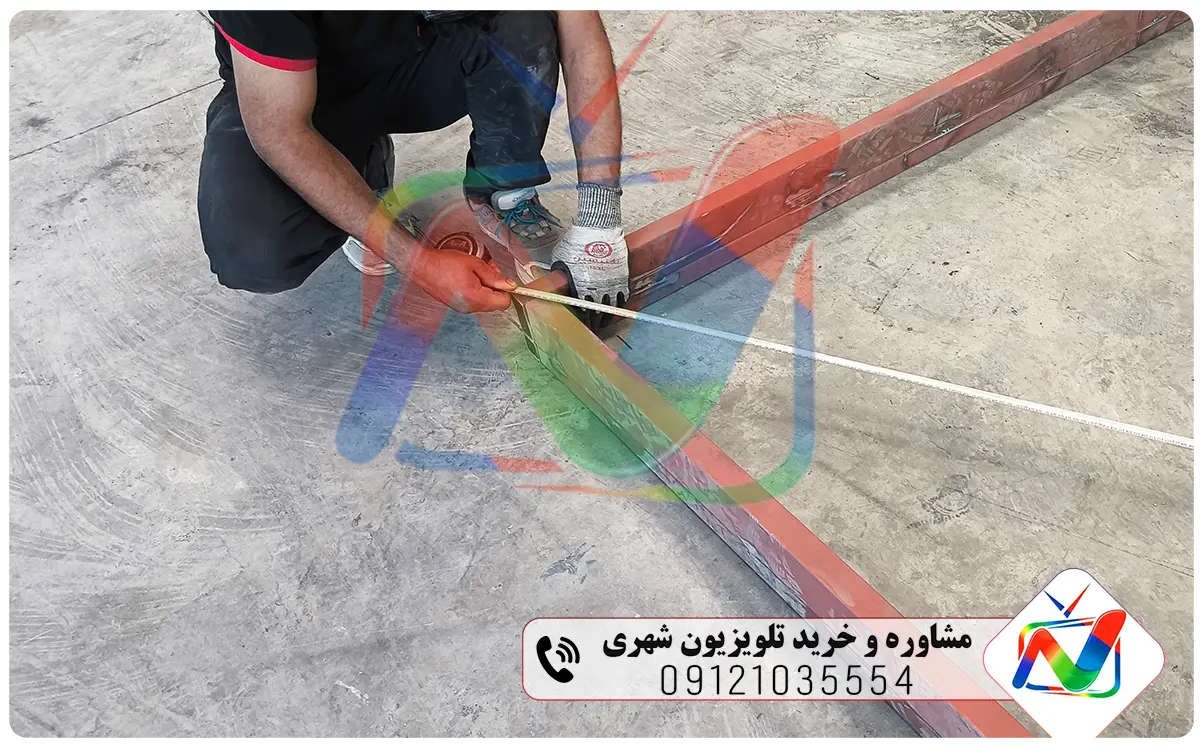

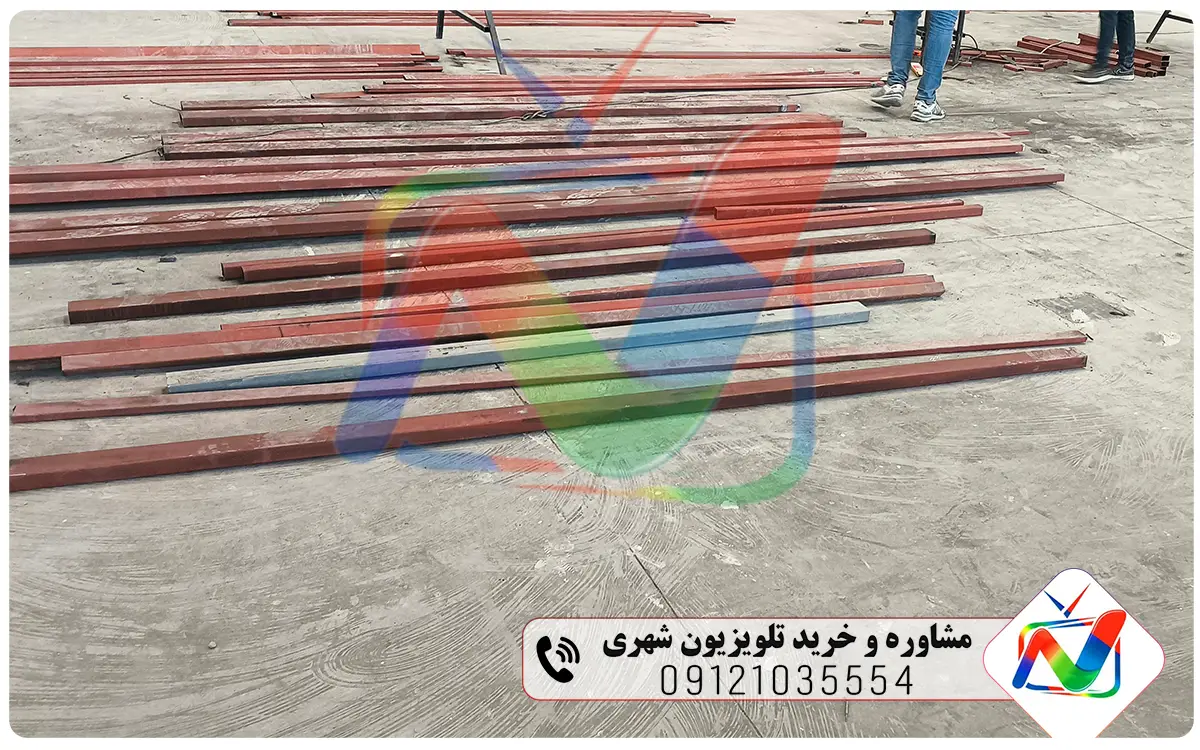

اکنون ابعاد دقیق را داریم و اقدام به ساخت سازه خواهیم نمود. ابتدا قوطی ها را طبق ابعاد مورد نیاز برش خواهیم داد.





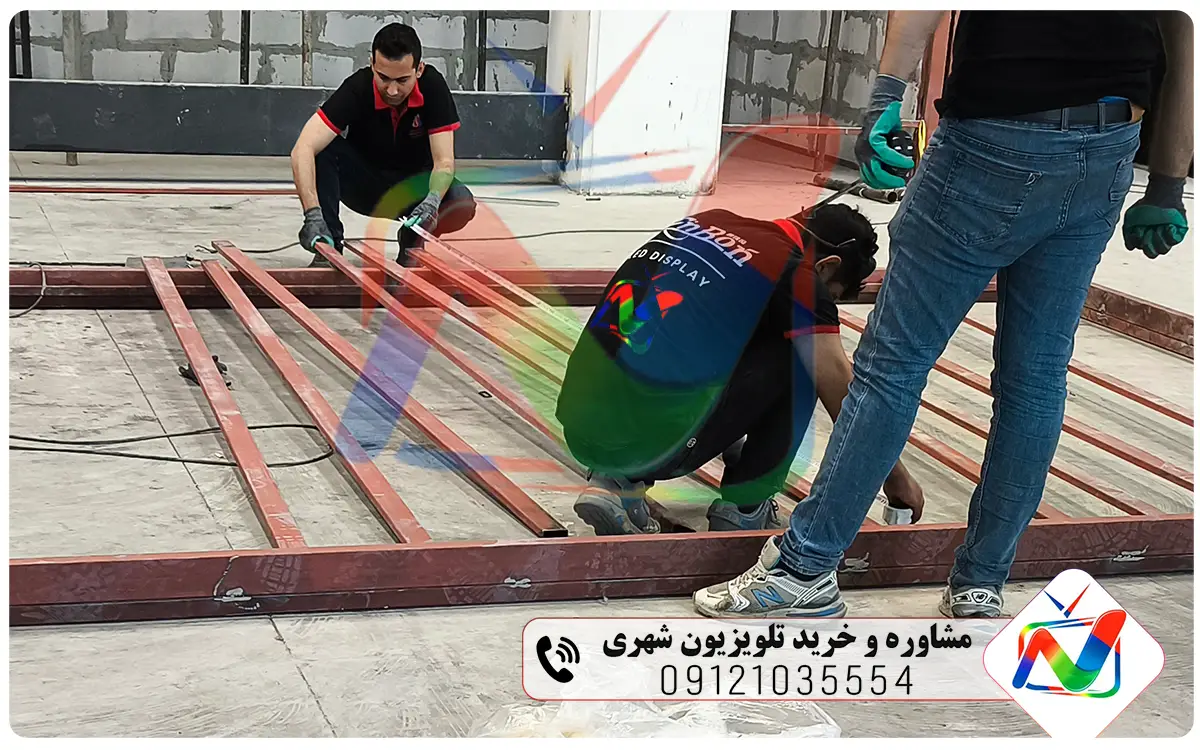

اکنون قرار است که چهار چوب را به یکدیگر وصل کرده و چار گوش را گونیا نماییم تا یک چهار چوب دقیق داشته باشیم.





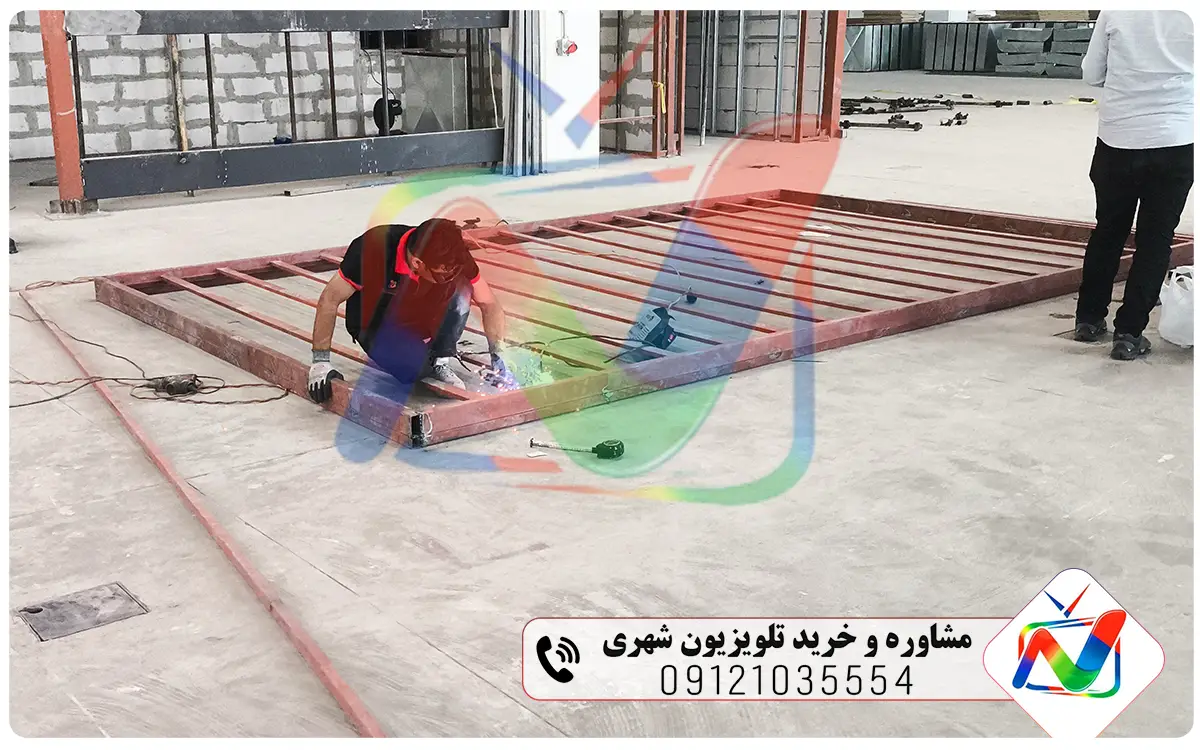

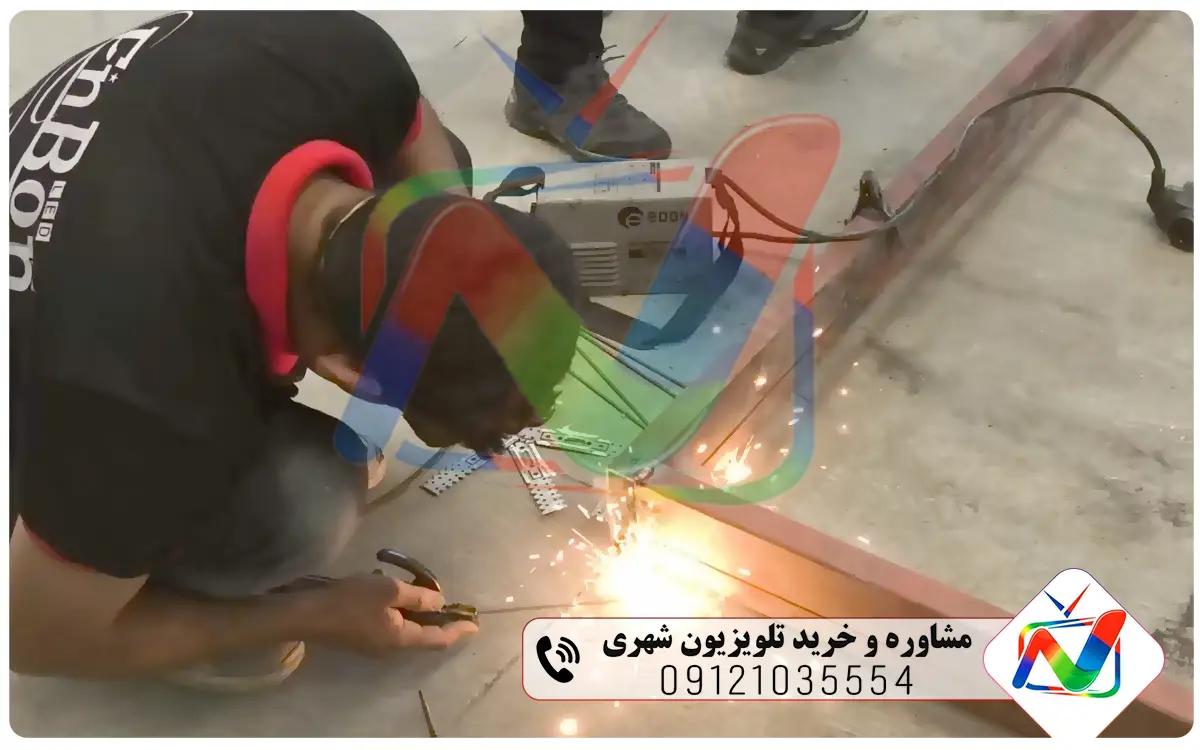

بعد از گونیا نمودن باید تمام گوشهای سازه تلویزیون شهری را جوشکاری می نماییم تا سازه اولیه مستحکم گردد.





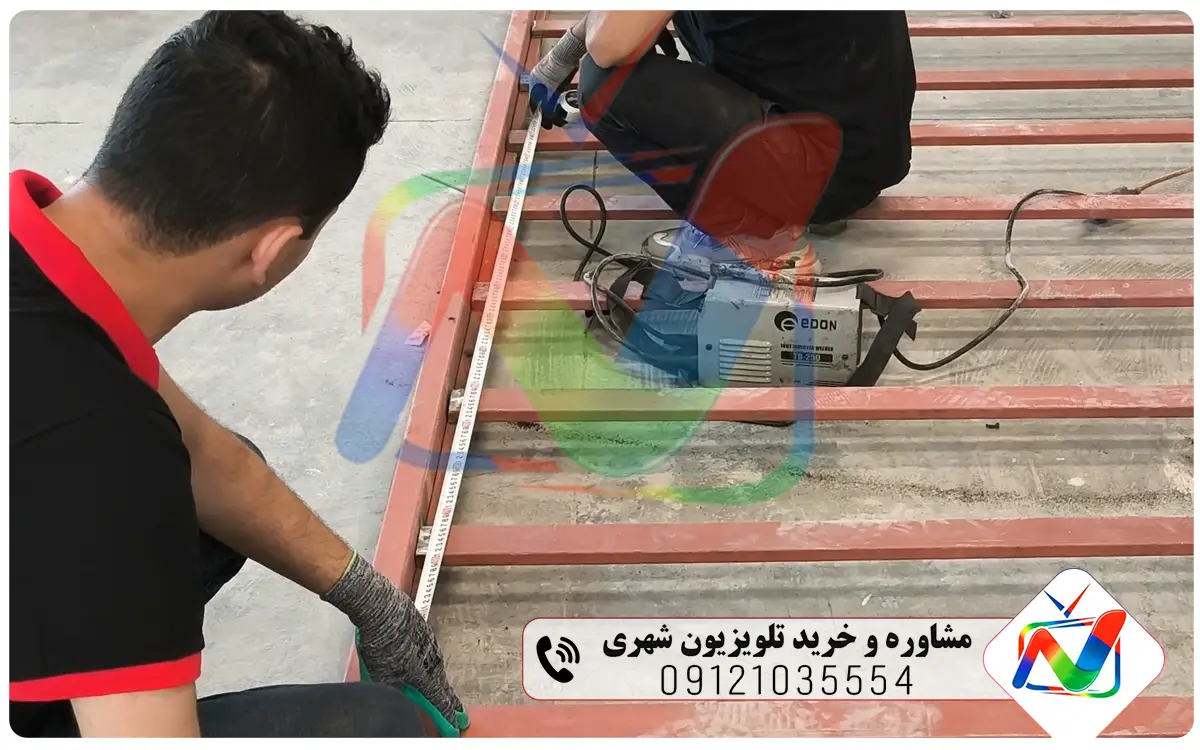

اکنون نوبت نوار های وسط چهار چوب سازه هستند تا محل قرار گیری ماژول ها دقیق مشخص گردد. لازم به ذکر است که ابعاد و فاصله ها نسبت به ماژول ها متفاوت هستند. یکی از دلایلی که اصرار بر انتخاب قطعات و به خصوص ماژول های تلویزیون شهری قبل از سازه را داشتیم همین مورد است که قوطی مناسب با فاصله و تعداد مناسب آن برش خورده و در جای خود جوشکاری شوند. حتما قوطی ها قبل از نصب یکبار دیگر اندازه گیری شوند تا اگر میلیمتری کوچک تر یا بزرگ تر هستند مشخص گردد تا اصلاح یا حذف گریدیده و فقط قوطی های استاندارد بر روی کار سوار گردند.



دقت نمایید که یک میلیمتر خطا ظاهر کار را خراب خواهد نمود.

جوشکاری باید اصولی و  تحت نظارت یک کارشناس مخصوص انجام گردد. اگر در زمان جوشکاری یک میلیمتری قوطی ها جابجا شوند ظاهر کار بهم خواهد ریخت.



نکته خیلی مهم :

فاصله ها باید خیلی دقیق و میلیمتری باشد و اینکار در مجموعه نور و نما توسط یک ناظر و متخصص اختصاصی انجام میشود تا خروجی کار یک نمایشگر بی عیب و نقص باشد.

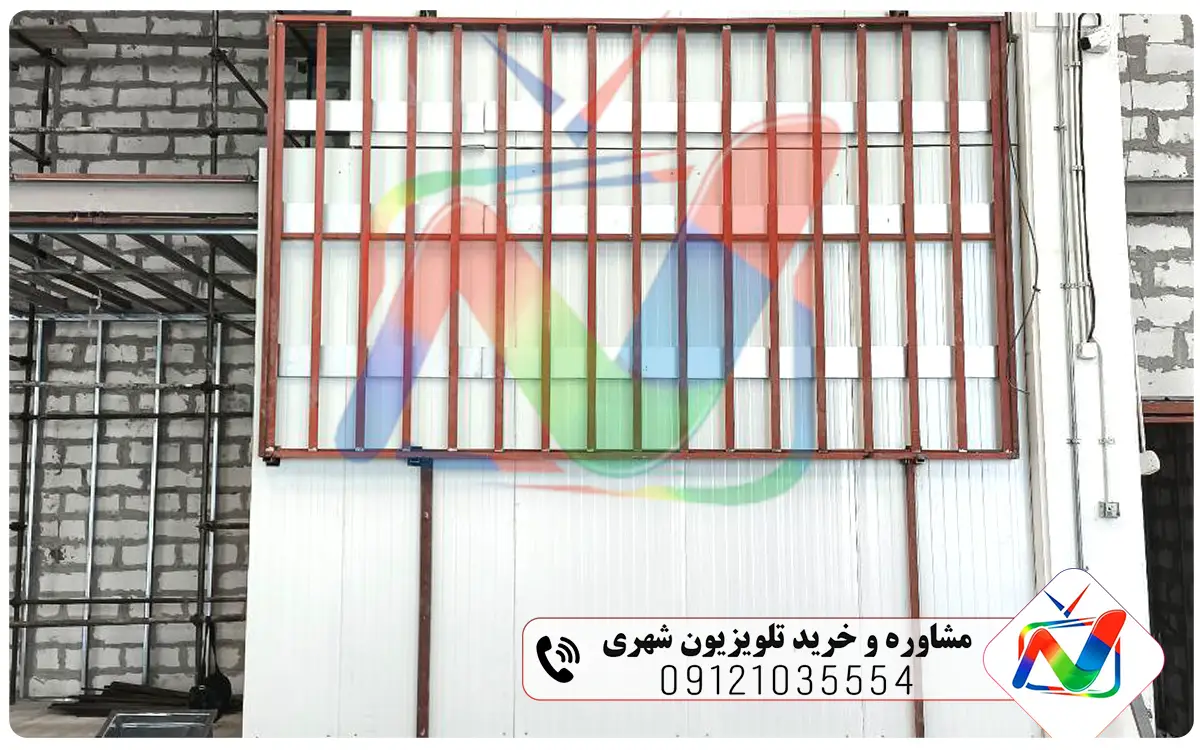

اکنون سازه اولیه ساخته شده است و باید بر پایه خود جوشکاری شود. در ادامه قطعات را بر روی سازه نصب خواهیم نمود.

سازه باید با دقت زیادی بر روی پایه نصب گردد تا در طولانی مدت و با لرزش زیاد سازه دچار مشکل نگردد. تراز بودن سازه کمک فراوانی می کند تا ظاهر تلویزیون حفظ گردد.

اکنون برویم و سازه را بر پایه اصلی جوش دهیم.





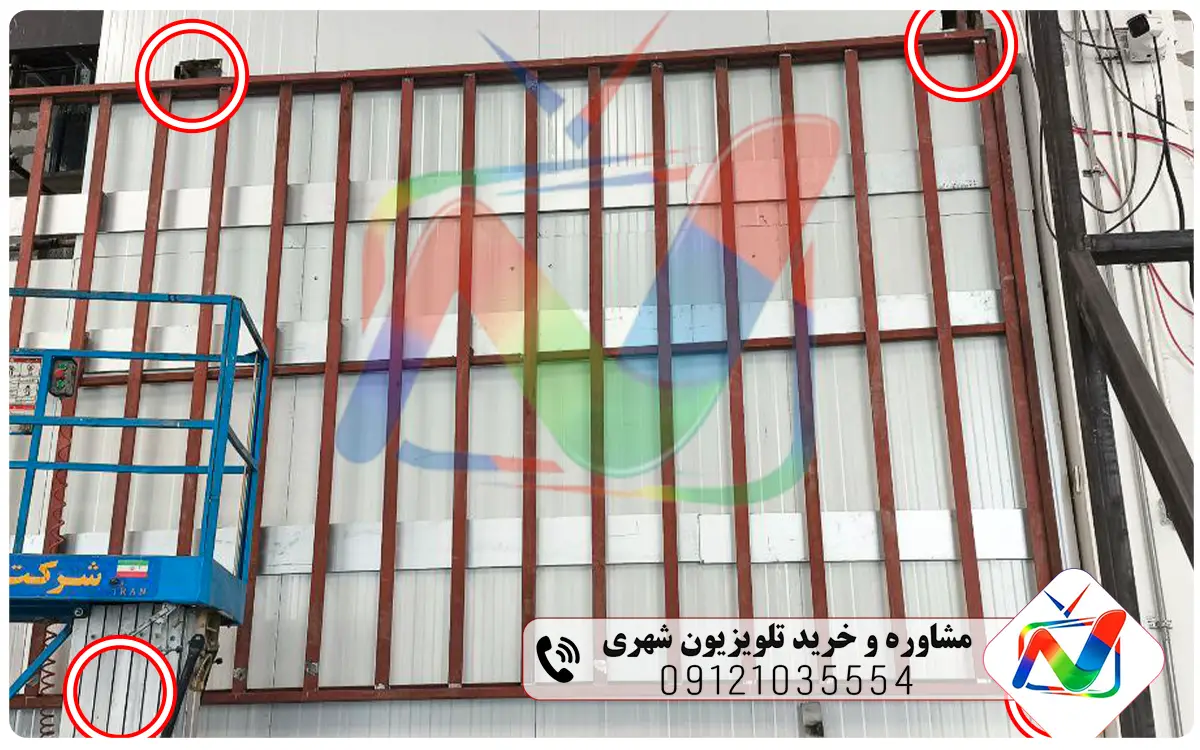

دایره های قرمز و سفید محل اتصال و جوشکاری سازه بر پایه دیواری است. و این پایان کار نیست.

نکته خیلی مهم که بسیار ی از همکاران تا افراد تازه کار رعایت نمی کنند اینه که از پاییه همودی استفاده نمی کنند. در زمان زلزله یا رانش زمین سازه به شدت دچار لرزش خواهد شد و احتمال جدا شدن و یا ریختن قطعات بر سر مردم وجود دارد. برای اینکه در هر حالتی این سازه در سر جای خود ایستاده و مشکلیر برای خو و مردم ایجاد نکند از پایه های عمودی در زیر سازه اصلی استفاده می کنیم که در عکس زیر قابل مشاهده است.



این پایه ها به شدت و به شدت استحکام سازه را بالا برده و مهمترین بخش ایمنی یک تلویزیون شهری می باشد.

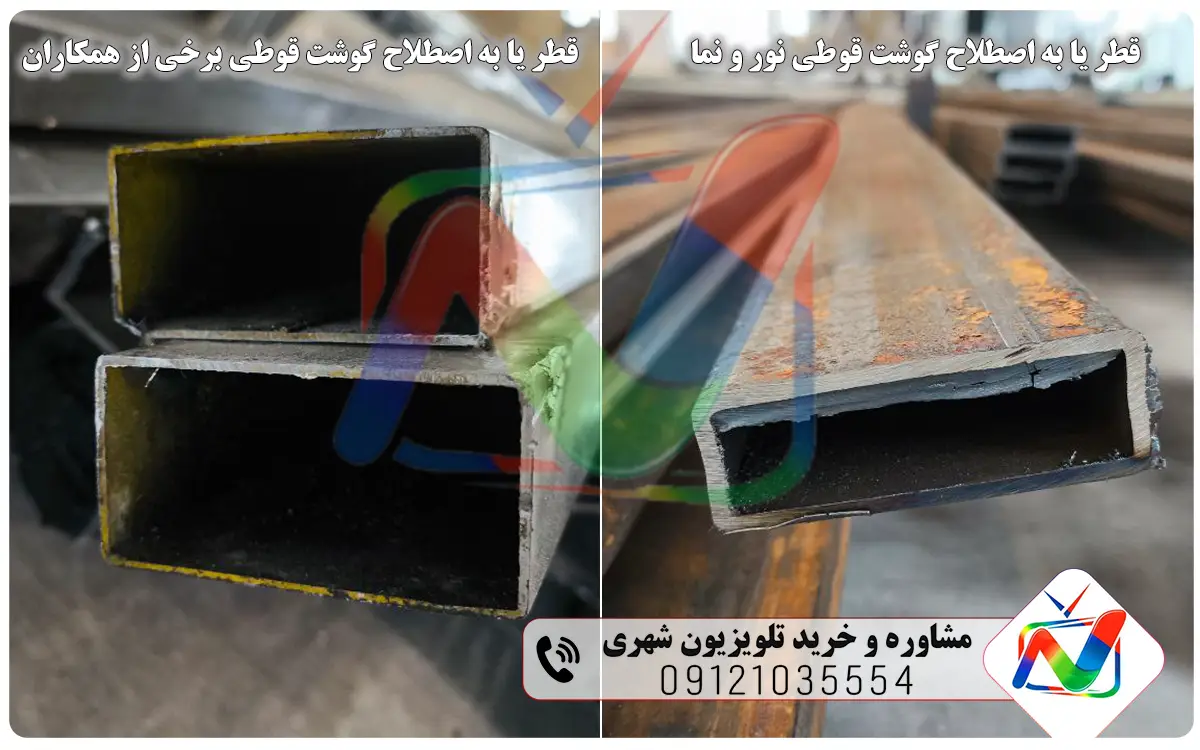

بزرگترین مشکلی برخی از سازندهگان تلویزیون شهری دارند عدم آگاهی از فلزات و سازه ها است. برخی از همکاران برای اینکه کار با قیمت پایین تر انجام گردد از فلزات یا قوطی های سبک تر و نازک تر استفاده میکنند که اینکار خطرات فراوان در طولانی مدت دارد. قطر قوطی نباید کمتر از 5 میلیمتر باشد. در اصلاح گوشت قوطی وقتی پایین است تحمل وزن و ارتعاشات کمتری را دارد. اینکه بتواند خود سازه را در طولانی مدت صاف و سالم نگه دارد بسیار پایین است. در عکس پایین شما دو قوطی با قطر های مختلف یا به اصلاح گوشت های مختلف مشاهده می کنید که در یک پروژه در یک مکان توسط دو مجموعه اقدام به نصب نموده شده و بعد از اینکه کارفرما از این مورد مطلع گردیدند کل سازه همکار ما را تغییر داده تا از بحث ایمنی و ضرر بالا در طولانی مدت جلوگیری نمایید.





متاسفانه همکار ما این قوطی را برای سازه ای یزرگتر از سازه ما در نظر گرفته بودند که مطئناً این سازه در یک یا دو ماه بعد از راه اندازی از بین رفته و کارفرما را دچار هزینه های زیادی می کرد. این نکته را در نظر بگیرید که با توجه به قیمت بالایی تلویزیون شهری بهتر است در زمان ساخت سازه با نظارت کامل خودت این مورد انجام گردد و اجازه ندهید به هیچ وجه سازه ای با قوطی سبک برای شما پیاده نمایند.

اکنون که سازه در جای خود نصب گردید برویم به سراغ مرحله بعدی آن.

نصب پاور ها و کارت ها.

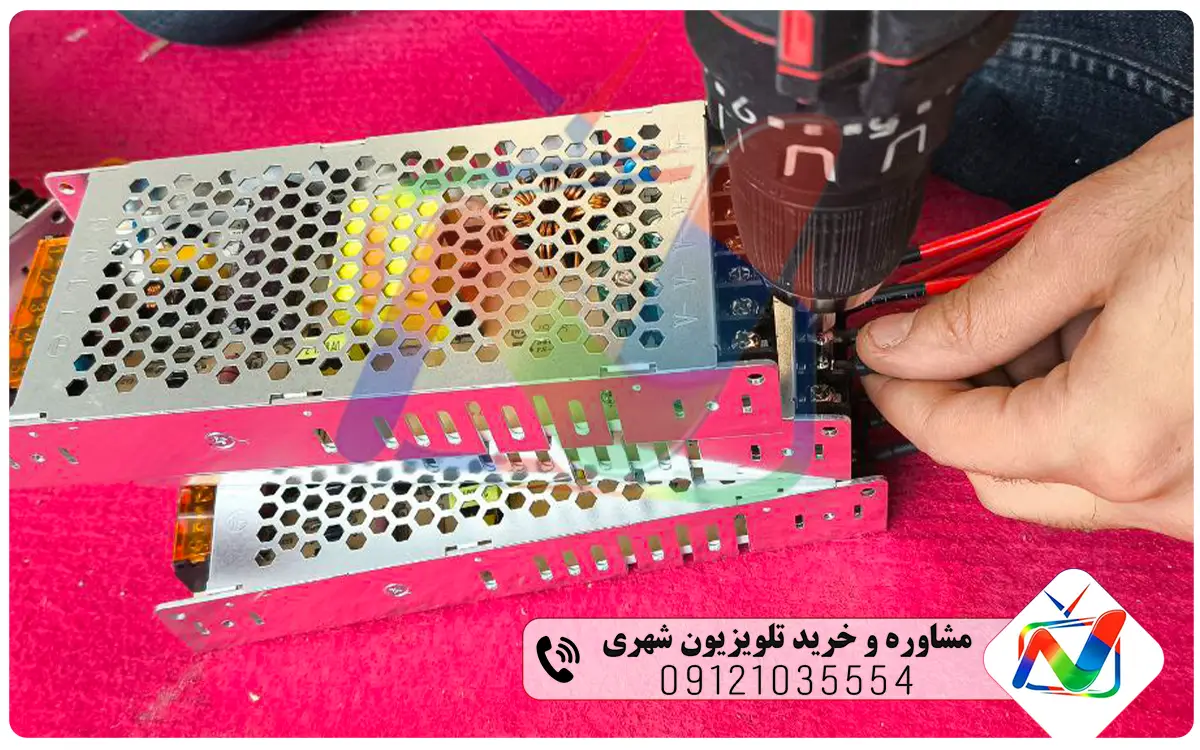

برای نصب پاور ها ابتد باید آنها را آماده نمود و سیم های اتصال را به آنها وصل کرد.



پاور ها باید از بهترین برند ها و با وات و آمپر واقعی باشند.

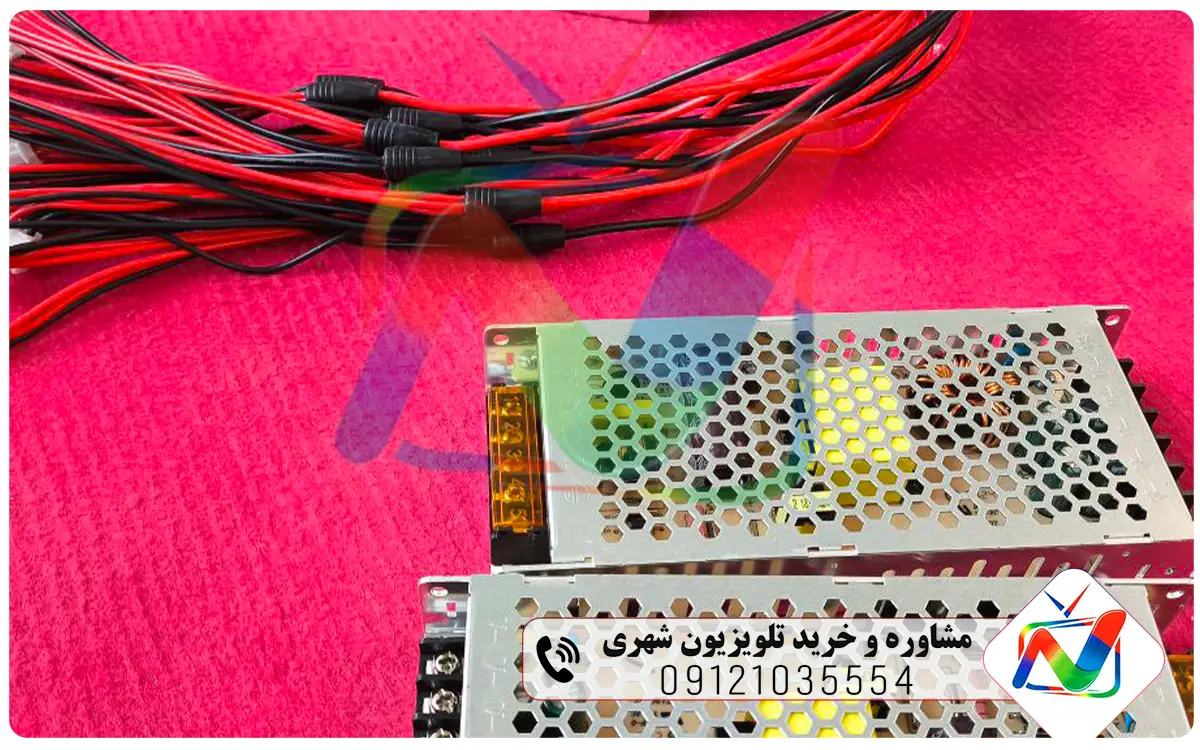

در زمان نصب باید دقت داشته باشید که سیم های پاور ه را به صورت صحیح متصل نموده تا باعث سوختی بخش از نمایشگر شهری نشوید.

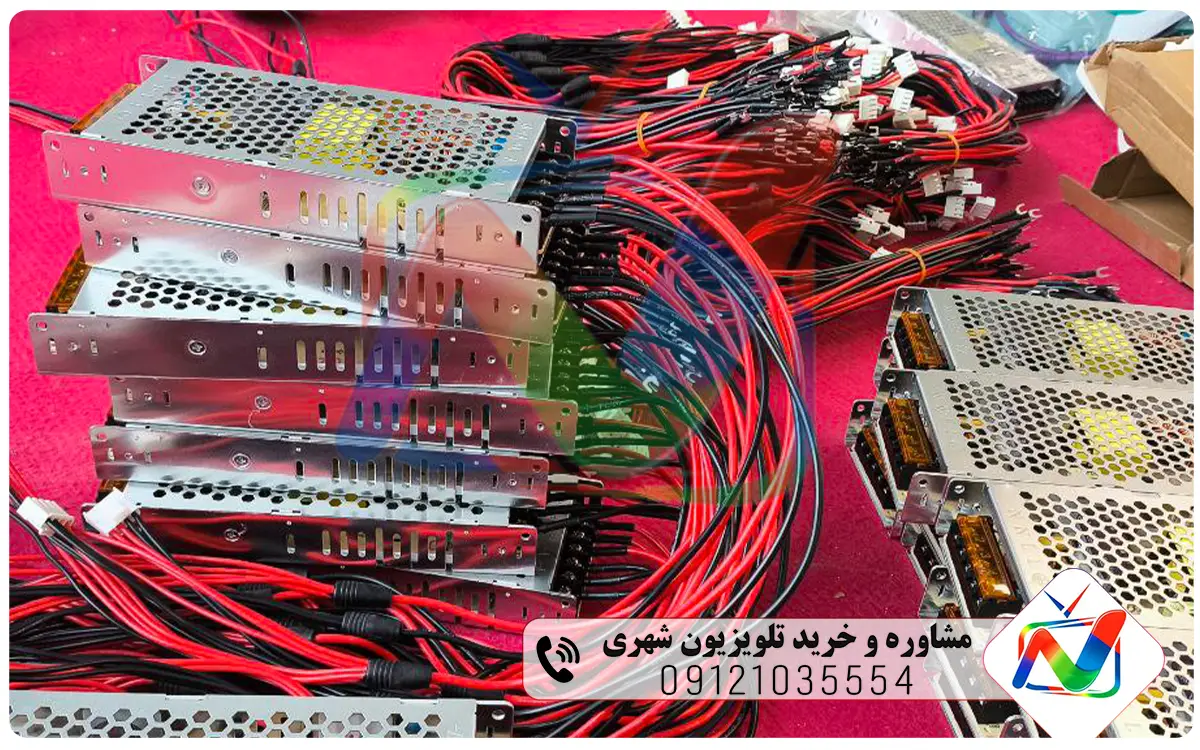

اکنون که سیم ها را متصل کردیم باید پاور ها بر اساس ردیف جدا سازی گردند و به ترتیب به پای سازه منتقل گردد.





اکنون که این موارد انجام شد باید برای نصب از یک متخصص استفاده نمایید تا پاور ها در جای مناسب خود نصب گردد و این نکته را در ذهن داشته باشید که باید پاور ها و کارت ها همزمان نصب گردد.





همان طور که در عکس مشاهده می نمایید اگر پاور ها اول نصب شوند و بعدا کارت ها نصب گردد به علت فضای کم شاید مجبور به باز و بست و تغییر مکان پاور گردید و حرفه ای های این حوزه همزمان پاور و کارت را با هم نصب می کنند.

تمام ریف ها باید به صورت افقی اول نصب گردند و بعد به ردیف بعدی بروید.

این حالت دو علت دارد که مهمترینش به خاطر دسترسی و کوتاه شدن زمان نصب است. شما وقتی با چنین سازه بزرگی سر و کار دارید نمی توانید دائم بالا و پایین بروید و عمودی اقدام به نصب پاور و کارها نمایید.

دومین علت هم جایگیری درست و در یک ردیف بودن کارها هست که باید توسط فلت ها به ماژول نصب گردد و احتما دارد که که فلت کارت یک ماژول به خاطر اشتباه در محل نصب کارت امکان نصب را نداشته باشد.

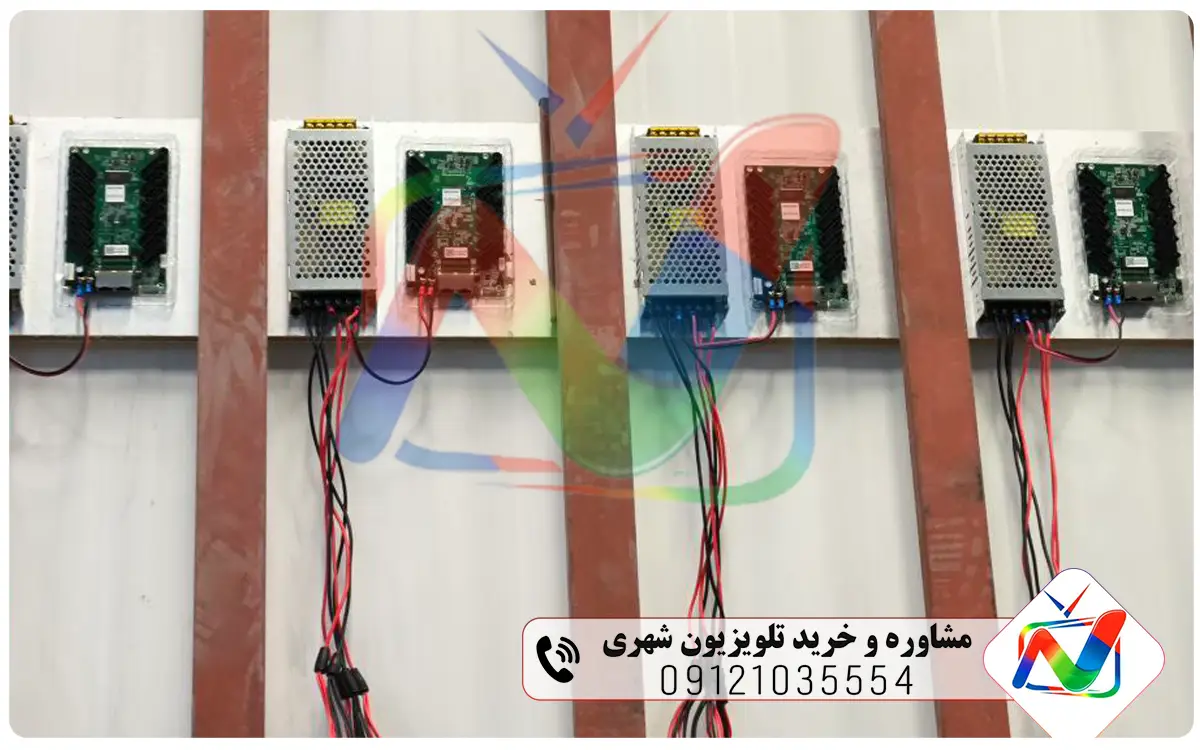

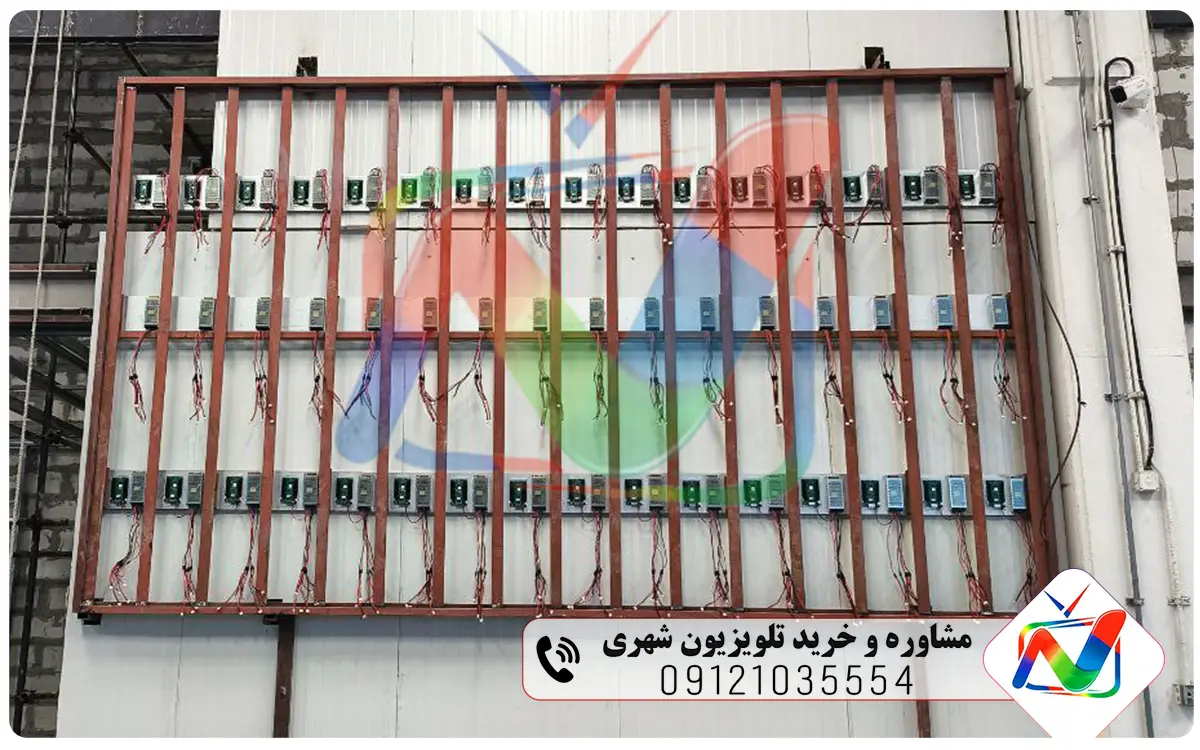

اکنون نصب قطعات اولیه بر روی سازه تمام شده است و مانند عکس زیر تمام پاور ها و کارت ها بر روی سازه نصب گردیده است.





ما در یک این مکان دو نمایشگر یکسان برای بخش ورودی نمایشگاه بزرگ ایرانمال نصب کرده ایم که یکی در سمت راست و دیگری در سمت چپ ورودی قرار دارد.

اکنون زمان آن رسیده است که بریم سراغ بخش بعدی این سازه زیبا و جذاب.

اتصال فلت ها به کارت های تلویزیون شهری

همین ابتدا شاید سوال برای شما پیش آمده باشد که علت نصب فلت ها در زمان اتصال پاور ها و کارت چرا صورت نگرفته است؟

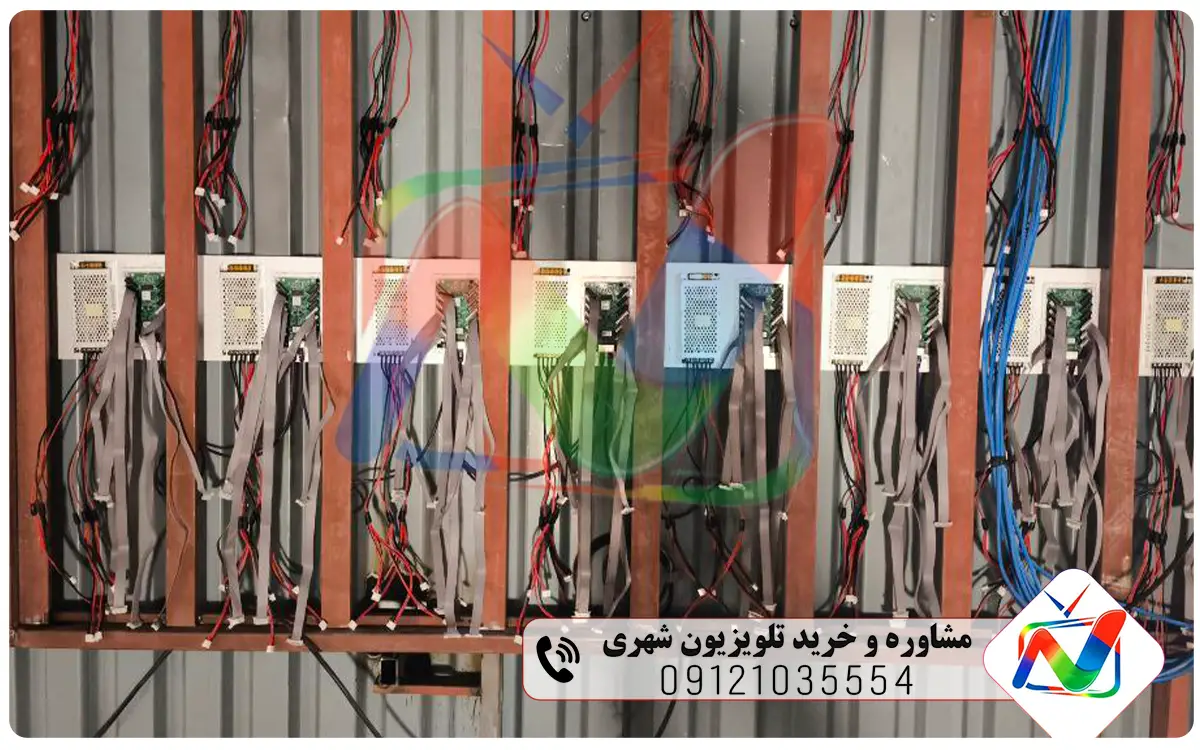

پاسخ ساده ای دارد. بسته به فاصله ماژول ها و محل قرار گیری کارت ها نمیتوان از فلت با سایز دقیقی استفاده کرد. به همین دلیل باید به خاطر ابعاد دقیق فلت ها روی سازه و قبل از از نصب ماژول نصب گردد. همان طور که در عکس زیر مشاهده می کنید برخی از سوکت های کارت کنتلر تلویزیون شهری خالی هستند و فلت هایی که نصب شده اند با ابعاد متفاوت بر روی کارت ها قرار گرفته اند.





اکنون با توجه به نصب قاب ها توسط متخصص مربوطه و ساختار تلویزیون شهری باید بریم سراغ نصب ماژول ها و تست نهایی.
