راهنمای جامع عیب یابی تلویزیون شهری

شناسایی هوشمندانه و رفع اختلالات فوری در نمایشگرهای غول پیکر

تلویزیون های شهری به عنوان یکی از پیچیده ترین ابزارهای تبلیغات محیطی، همواره در معرض چالش های محیطی و فنی متعددی قرار دارند که شناخت دقیق علائم خرابی می تواند از تحمیل هزینه های گزاف جلوگیری کند. نخستین گام در عیب یابی این نمایشگرها، تشخیص تفکیکی میان مشکلات منبع تغذیه، کارت های کنترل و ماژول های ال ئی دی است، چرا که در بسیاری از موارد، خاموشی یک بخش از نمایشگر لزوماً به معنای سوختن پیکسل ها نیست و ممکن است تنها ناشی از شل شدن یک کابل فلت یا نوسان جزئی در ولتاژ خروجی پاور باشد. برای شروع، ابتدا وضعیت اتصال کابل های دیتا و برق ورودی به کابینت های مورد نظر را بررسی کنید، زیرا طبق آمارهای فنی، بیش از چهل درصد اختلالات تصویری در تلویزیون های شهری اوت دور، ناشی از اکسید شدن سوکت ها یا نفوذ رطوبت به درگاه های ارتباطی است که منجر به قطع شدن زنجیره سیگنال در طول نمایشگر می شود.

اگر با پدیده «سیاه شدن بخشی از تصویر» مواجه هستید، ابتدا باید بررسی کنید که آیا این خاموشی به صورت یک ماژول واحد است یا یک بلوک کامل از کابینت ها را در بر می گیرد، زیرا در صورتی که یک ردیف عمودی یا افقی به طور کامل خاموش شده باشد، احتمال خرابی کارت دریافت کننده (Receiving Card) یا قطع شدن کابل شبکه اصلی بسیار بالا است. در حالی که اگر تنها یک ماژول کوچک خاموش باشد، احتمالاً مشکل از منبع تغذیه اختصاصی آن بخش یا خرابی مدار داخلی همان ماژول نشأت می گیرد که با جابه جا کردن کابل های دیتای دو ماژول مجاور، می توانید به سادگی متوجه شوید که آیا ایراد از ارسال کننده است یا قطعه نهایی نمایش دهنده. همواره به یاد داشته باشید که بررسی چراغ های نشانگر وضعیت (Status LED) روی کارت های کنترل که معمولاً با رنگ های سبز و قرمز چشمک می زنند، سریع ترین راه برای درک وضعیت سلامت شبکه داخلی تلویزیون است و می تواند شما را مستقیماً به سمت قطعه معیوب هدایت کند.

در مواردی که تصویر دچار «لرزش» یا «به هم ریختگی رنگ» (Artifacts) می شود، ریشه مشکل را باید در تداخلات الکترومغناطیسی یا تنظیمات نرم افزاری جستجو کرد، چرا که کابل های دیتای بدون شیلد در مجاورت کابل های برق فشار قوی می توانند نویزهای شدیدی را به سیستم القا کنند. در این شرایط، بازنشانی (Reset) تنظیمات فایل کانفیگ در نرم افزارهایی نظیر نووا استار یا اچ دی پلیر و اطمینان از سلامت کابل رابط بین کارت فرستنده و کامپیوتر، اولین اقدام منطقی محسوب می شود. یک مثال ساده برای درک بهتر این موضوع، شباهت سیستم انتقال دیتای تلویزیون شهری به یک قطار است؛ اگر یکی از واگن ها (کابینت ها) دچار مشکل شود، ممکن است تمام واگن های بعدی نیز از مسیر خارج شوند یا اطلاعات را اشتباه دریافت کنند، لذا همیشه عیب یابی را از اولین نقطه ای که تصویر در آن خراب شده است شروع کنید تا از اتلاف وقت در بررسی بخش های سالم انتهایی جلوگیری شود.

ایده های اکتشافی برای بهبود عملکرد

یکی از ایده های نوین برای کاهش دفعات عیب یابی، استفاده از «سیستم های مانیتورینگ ابری» است که ولتاژ و دمای لحظه ای هر کابینت را به گوشی همراه تکنسین ارسال می کند. همچنین پیشنهاد می شود برای پیشگیری از خرابی های ناشی از الکتریسیته ساکن، حتماً از سیستم ارتینگ (اتصال به زمین) مستقل برای سازه تلویزیون استفاده کنید تا طول عمر آی سی های درایور روی ماژول ها به شکل چشمگیری افزایش یابد.



کالبدشکافی سخت افزاری، از منبع تغذیه تا کارت کنترل و ماژول

در عیب یابی سخت افزاری تلویزیون های شهری، منبع تغذیه یا همان سوییچینگ (Power Supply) قلب تپنده سیستم محسوب می شود که وظیفه تبدیل برق متناوب شهری به ولتاژ مستقیم (معمولاً ۵ ولت) را بر عهده دارد. یکی از شایع ترین دلایل از کار افتادن بخشی از نمایشگر، افت ولتاژ یا سوختن خازن های صافی در این منابع تغذیه است که به دلیل کارکرد مداوم در دمای بالا رخ می دهد. برای عیب یابی این بخش، استفاده از یک مولتی متر دیجیتال الزامی است؛ شما باید ولتاژ خروجی را دقیقاً روی ترمینال های ماژول اندازه بگیرید، چرا که حتی افتی در حدود ۰.۵ ولت (مثلاً رسیدن به ۴.۵ ولت) می تواند باعث ایجاد نویز، تغییر در غلظت رنگ ها یا ریست شدن مداوم کارت دریافت کننده شود. اگر ولتاژ در خروجی پاور وجود ندارد اما فیوز ورودی سالم است، احتمالاً مدار سوییچینگ دچار آسیب جدی شده و قطعه باید تعویض گردد، اما در صورت وجود ولتاژ و عدم نمایش تصویر، باید به سراغ کابل های برق موسوم به کابل های «سیم سوسماری» یا کانکتورهای XT60 بروید که ممکن است در اثر لرزش سازه یا گرمای زیاد دچار شل شدگی یا ذوب شدگی ناچیز شده باشند.

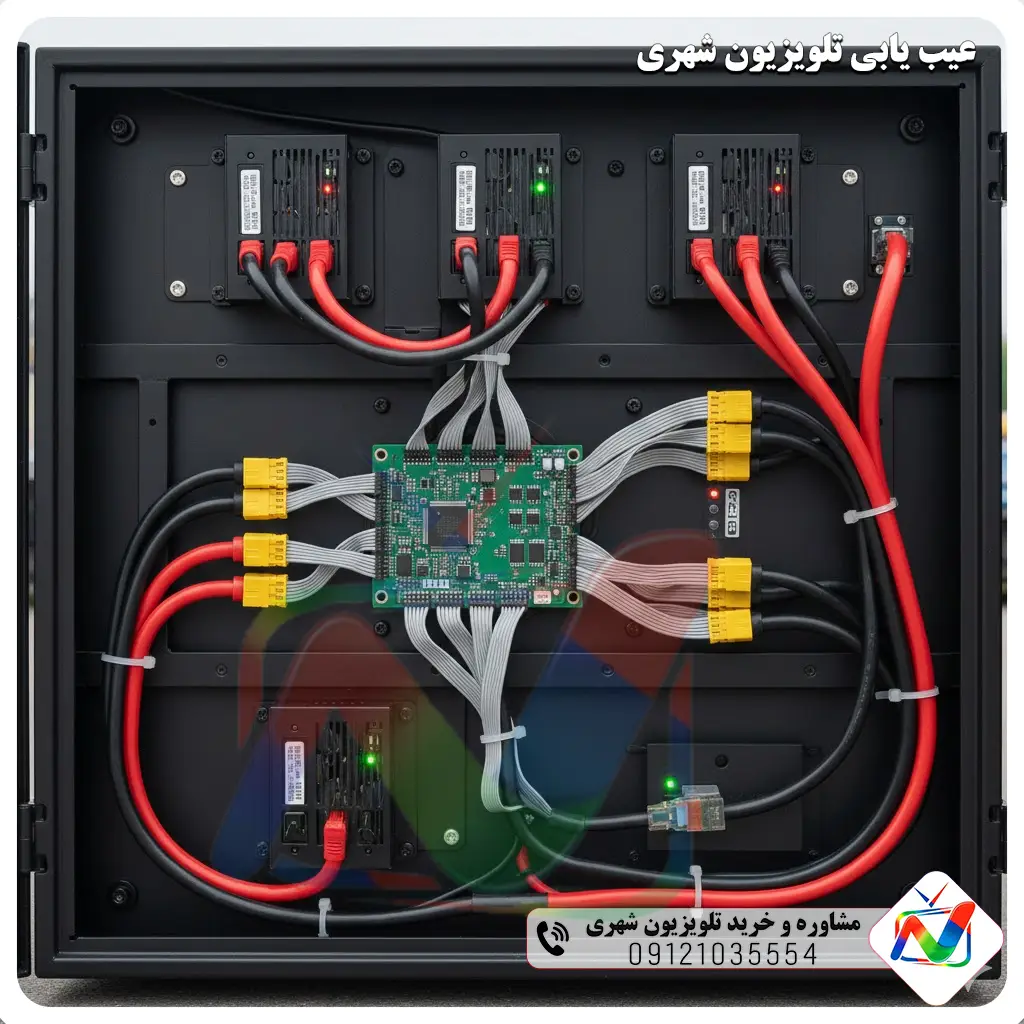

پس از اطمینان از صحت تغذیه، نوبت به بررسی کارت های کنترل می رسد که به دو دسته فرستنده (Sending Card) و گیرنده (Receiving Card) تقسیم می شوند و وظیفه پردازش و توزیع پیکسل ها را دارند. کارت دریافت کننده که درون هر کابینت قرار دارد، سیگنال ها را از طریق کابل شبکه دریافت کرده و توسط کابل های فلت (Flat Cable) به ماژول ها منتقل می کند؛ بنابرین اگر یک کابینت روشن است اما تصویر درهم ریخته یا شطرنجی دارد، مشکل به احتمال نود درصد از کابل های فلت است که یا به درستی در جای خود ننشسته اند و یا بر اثر رطوبت، پین های حساس آن ها دچار خوردگی شده است. یک روش تست سریع در این مرحله، جابه جا کردن خروجی های کارت گیرنده است؛ اگر با جابه جا کردن کابل فلت، مشکل به ماژول دیگری منتقل شد، کارت گیرنده سالم است و ماژول ایراد دارد، اما اگر مشکل در همان موقعیت باقی ماند، باید آی سی های درایور (Driver IC) روی کارت گیرنده یا خودِ کابل رابط را مورد بازبینی قرار دهید. توجه داشته باشید که کارت های کنترل دارای حافظه موقت هستند و گاهی تخلیه بار الکتریکی ساکن با لمس بدنه فلزی می تواند باعث اختلال در عملکرد آن ها شود، لذا استفاده از دستکش آنتی استاتیک در هنگام لمس بردها اکیداً توصیه می شود.

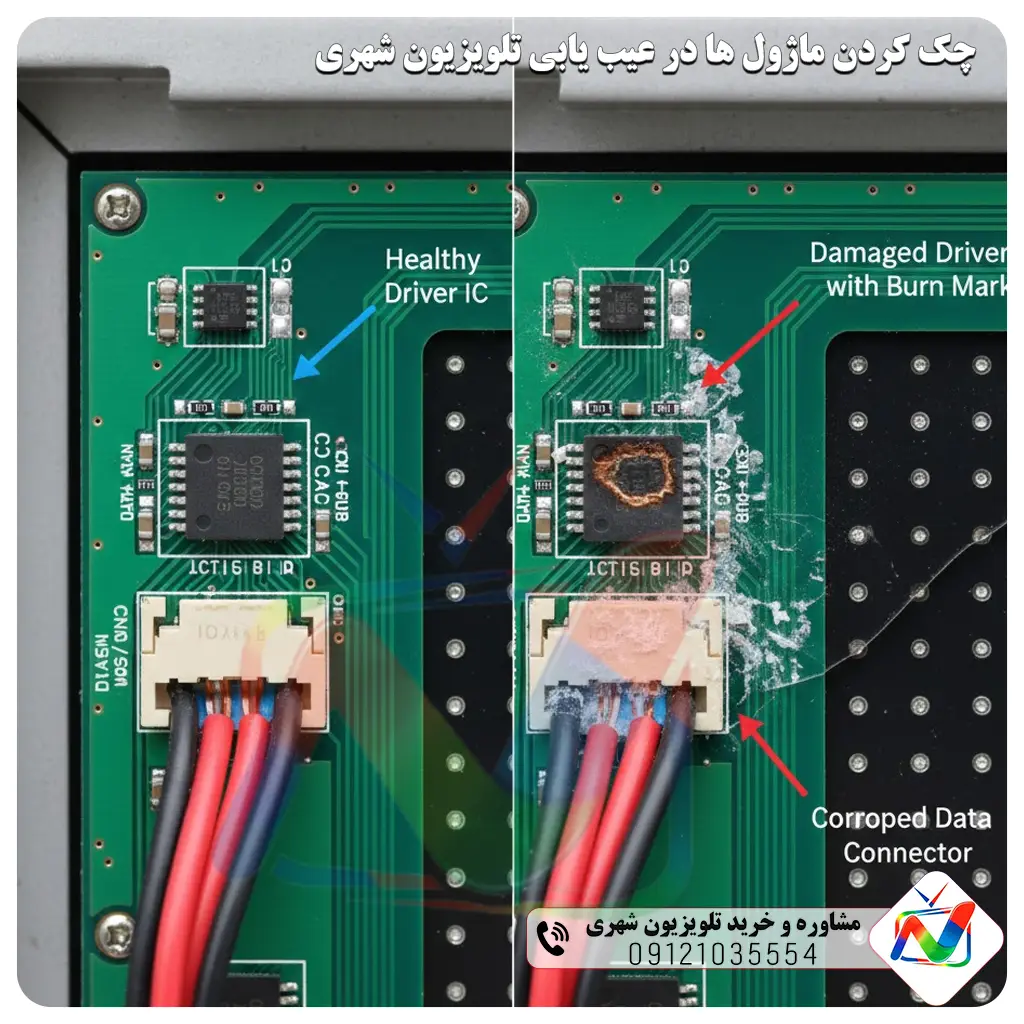

ماژول ها به عنوان لایه نهایی نمایش، حساس ترین بخش در برابر ضربه و عوامل جوی هستند و عیب یابی آن ها نیازمند دقت در جزئیات بصری است. خرابی در سطح ماژول معمولاً به دو صورت «خطوط ثابت عمودی/افقی» یا «پیکسل های سوخته» (Dead Pixels) نمایان می شود که اولی ناشی از خرابی آی سی های لچ (Latch) یا درایور در پشت ماژول و دومی ناشی از ضربه فیزیکی به دیودهای نوری است. برای درک بهتر، سیستم ماژولار را مانند یک پازل دیجیتال تصور کنید که هر قطعه آن برای نمایش صحیح، هم به توان الکتریکی و هم به فرامین دیتای دقیق نیاز دارد؛ اگر یک پیکسل به رنگ سبز ثابت مانده است، به این معناست که ترانزیستور مربوط به رنگ سبز در آن نقطه دچار اتصال کوتاه شده و اجازه خاموش شدن به دیود را نمی دهد. در این شرایط، تعمیرکاران حرفه ای با استفاده از هیترهای هوای گرم و خمیر قلع، آی سی مربوط به آن ناحیه را تعویض می کنند، اما برای کاربران عادی، بهترین راهکار در لحظه وقوع مشکل، جایگزینی ماژول معیوب با یک ماژول رزرو (Spare) است تا از توقف نمایش تبلیغات و ضرر مالی جلوگیری شود.

ایده های اکتشافی برای تعمیرات

برای تسهیل در عیب یابی سخت افزاری، پیشنهاد می شود در هنگام نصب اولیه، از کابینت هایی استفاده کنید که دارای «نمایشگر وضعیت ولتاژ و دما» در پشت بدنه هستند؛ این قابلیت کوچک به تکنسین اجازه می دهد بدون باز کردن درب کابینت، از سلامت پاور و دمای کاری قطعات مطلع شود. همچنین، استفاده از اسپری های ناهید (کنتاکت شور) قرمز برای تمیز کردن دوره ای سوکت های دیتا می تواند تا حد زیادی از بروز خطاهای ناشی از شوره زدن اتصالات در شهرهای ساحلی جلوگیری کند.



نرم افزار و شبکه؛ مدیریت محتوا و تنظیمات هوشمند کانفیگ

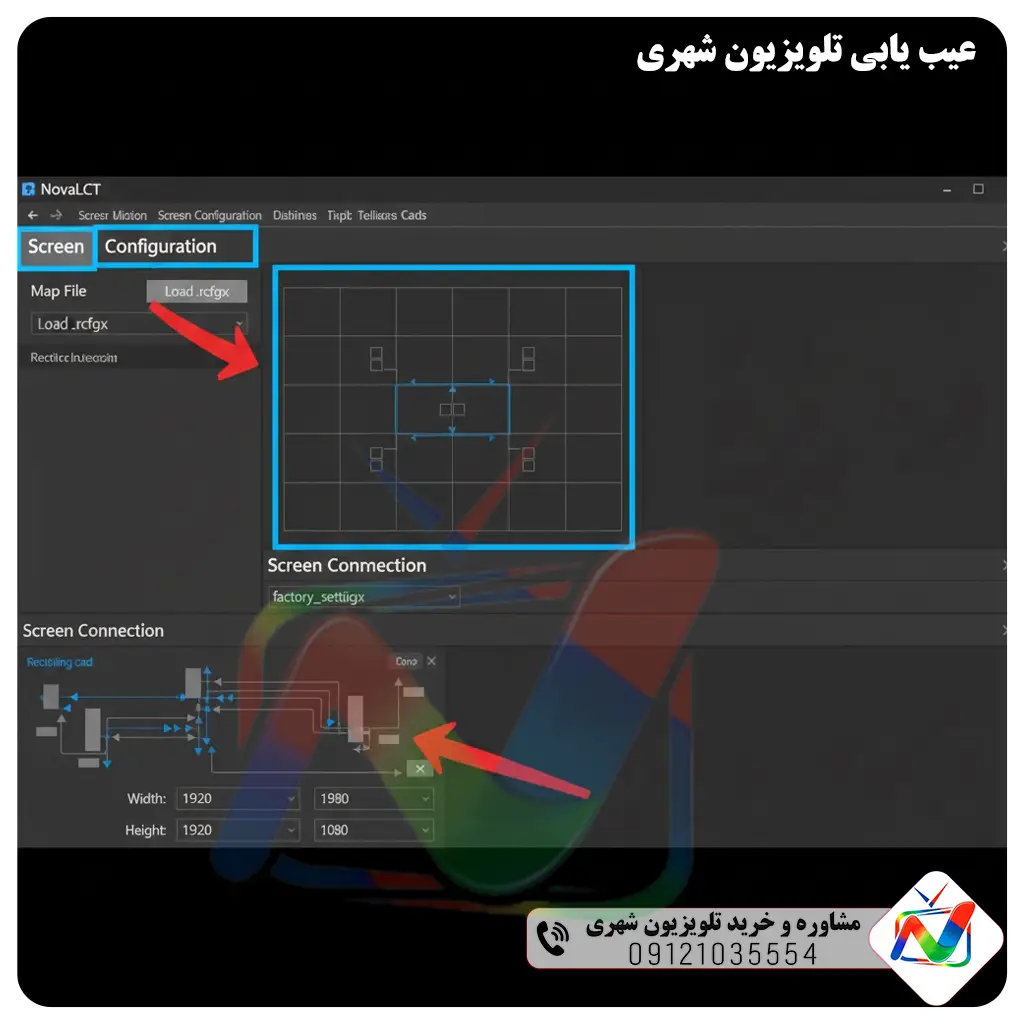

در دنیای نمایشگرهای هوشمند، نرم افزار تنها ابزاری برای پخش فیلم نیست، بلکه پل ارتباطی میان سخت افزار و پیکسل هاست که اگر به درستی تنظیم نشود، حتی باکیفیت ترین ماژول ها نیز تصویری ناقص یا به هم ریخته ارائه می دهند. یکی از حساس ترین بخش ها در عیب یابی نرم افزاری، مدیریت فایل های پیکربندی یا همان فایل های .rcfgx و .scr است که حاوی اطلاعات حیاتی نظیر فرکانس رفرش، روشنایی و نحوه چیدمان ماژول ها در شبکه هستند. گاهی اوقات بر اثر نوسانات برق یا تداخلات سیستم عامل، کارت های گیرنده تنظیمات خود را از دست می دهند و بخشی از نمایشگر به صورت شطرنجی یا با چیدمان اشتباه (مثلاً نمایش برعکس تصویر) ظاهر می شود که در این شرایط، تکنسین باید با استفاده از نرم افزارهای مدیریتی نظیر NovaLCT یا HDPlayer، فایل پشتیبان را مجدداً روی کارت ها بارگذاری کند. برای جلوگیری از بروز این مشکل، همواره توصیه می شود پس از هر بار تنظیم نهایی، یک نسخه از فایل کانفیگ را در فضای ابری ذخیره کنید تا در مواقع بحرانی، فرآیند بازیابی تصویر بدون نیاز به حضور فیزیکی در محل و تنها از طریق ریموت کنترل های نرم افزاری انجام پذیرد.

چالش دیگری که در بخش نرم افزار با آن مواجه هستیم، بحث پهنای باند شبکه و نرخ بروزرسانی (Refresh Rate) است که اگر با قدرت پردازشی کارت های کنترل همخوانی نداشته باشد، منجر به پدیده «سوسو زدن» یا همان لرزش تصویر در لنز دوربین ها می شود. در عیب یابی این وضعیت، باید به تنظیمات “Gray Scale” و “Clock Frequency” در منوی پیشرفته نرم افزار مراجعه کرد؛ افزایش بیش از حد این پارامترها اگرچه کیفیت را در نگاه اول بالا می برد، اما فشار مضاعفی به آی سی های درایور وارد کرده و ممکن است باعث داغ شدن بیش از حد و ریست شدن کارت کنترل گردد. یک مثال ساده برای درک این مفهوم، تشبیه پهنای باند کابل شبکه به یک اتوبان است؛ اگر حجم دیتای ارسالی (رزولوشن تصویر) بیش از ظرفیت اتوبان باشد، ترافیک ایجاد شده و تصویر با تاخیر یا به صورت تکه تکه نمایش داده می شود، لذا انتخاب رزولوشن متناسب با ابعاد واقعی پیکسل های نمایشگر، اولین قدم برای داشتن یک پخش روان و بدون نقص است.

ارتباطات شبکه ای و امنیت انتقال داده نیز در تلویزیون های شهری مدرن اهمیت ویژه ای یافته است، چرا که بسیاری از این نمایشگرها از طریق پروتکل های TCP/IP و بستر اینترنت مدیریت می شوند. خطاهای رایجی مانند “Device Not Found” یا عدم شناسایی پورت های سریال، معمولاً ریشه در تنظیمات آی پی (IP Address) سیستم یا خرابی کابل شبکه رابط دارند؛ در این مواقع، ابتدا باید با دستور ping در محیط خط فرمان، از پایداری اتصال میان کامپیوتر و کارت فرستنده اطمینان حاصل کرد. همچنین، استفاده از فایروال های سخت افزاری و تغییر پورت های پیش فرض نرم افزار، از نفوذ هکرها و نمایش محتوای غیرمجاز جلوگیری می کند، زیرا عیب یابی در زمانی که سیستم هک شده است بسیار پیچیده تر از رفع یک خرابی سخت افزاری ساده خواهد بود و نیازمند بازنشانی کامل فریم ور (Firmware) کارت های کنترل است که باید با دقت و تحت نظارت متخصص انجام شود.

ایده های اکتشافی برای مدیریت هوشمند

یک ایده فوق العاده برای بهینه سازی نرم افزاری، استفاده از «سنسورهای نوری هوشمند» (Light Sensor) است که به صورت مستقیم به کارت کنترل متصل می شوند؛ این سنسورها با سنجش میزان نور محیط، به صورت خودکار روشنایی نمایشگر را در شب کاهش و در روز افزایش می دهند که این کار نه تنها از خیرگی چشم عابران جلوگیری می کند، بلکه مصرف برق را تا ۳۰ درصد کاهش داده و از فشار نرم افزاری بر پیکسل ها می کاهد.



نگهداری پیشگیرانه، ابزارشناسی و استراتژی های نوین بقا

نگهداری از تلویزیون شهری فراتر از تعمیر قطعات سوخته است و در واقع یک هنر مهندسی برای «پیشگیری از وقوع بحران» محسوب می شود که اگر به درستی اجرا شود، طول عمر نمایشگر را از ۵ سال به بیش از ۱۰ سال افزایش می دهد. یکی از کلیدی ترین استراتژی ها در این بخش، مدیریت حرارتی سازه است؛ چرا که گرما دشمن شماره یک قطعات نیمه هادی و آی سی های درایور است و می تواند باعث پدیده «تغییر رنگ تدریجی» یا دفرمه شدن ماژول ها شود. برای عیب یابی و پیشگیری در این حوزه، نصب دماسنج های دیجیتال در بالاترین نقطه پشت کابینت ها و استفاده از فن های مکنده با سنسورهای خودکار الزامی است، به طوری که با عبور دما از مرز ۴۵ درجه سانتی گراد، سیستم خنک کننده به صورت حداکثری فعال شود. همچنین، تمیزکاری دوره ای فیلترهای گرد و غبار اهمیت حیاتی دارد، زیرا تجمع غبار روی بردها مانند یک لایه عایق حرارتی عمل کرده و مانع از دفع گرما می شود که این امر در درازمدت منجر به سوختن دسته جمعی پیکسل ها در نواحی گرم تر نمایشگر خواهد شد.

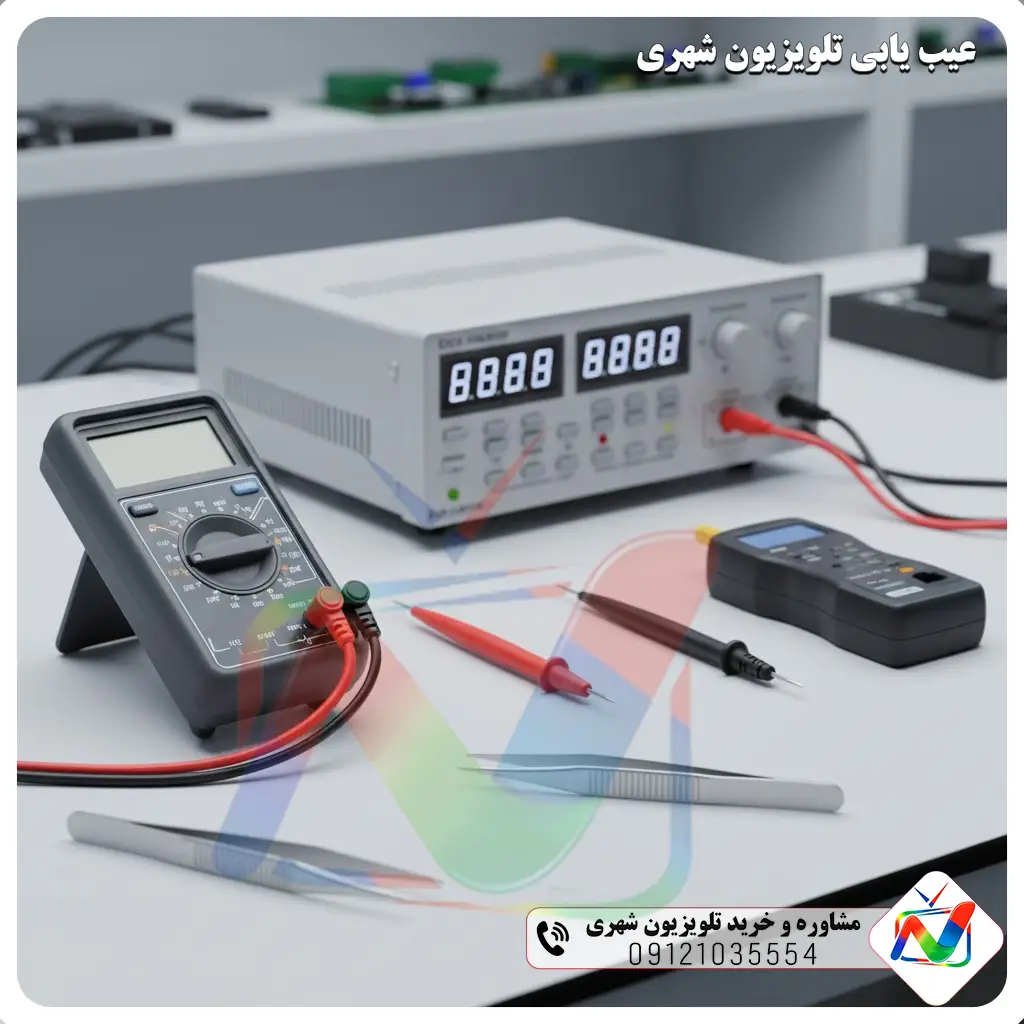

برای یک عیب یابی حرفه ای و سریع، داشتن جعبه ابزار تخصصی که فراتر از پیچ گوشتی های معمولی باشد، برای هر تکنسین یا مالکی ضروری است تا در لحظات حساس، زمان را از دست ندهد. ابزارهایی نظیر «دوربین حرارتی» (Thermal Camera) برای شناسایی پاورهای در حال داغ شدن، «تستر شبکه» جهت اطمینان از سلامت کابل های بین کابینتی و «هویه هوای گرم» برای تعویض آی سی های معیوب، ستون فقرات تعمیرات تخصصی را تشکیل می دهند. علاوه بر این، داشتن یک «مولتی متر با قابلیت سنجش ریپل ولتاژ» به شما کمک می کند تا متوجه شوید آیا منبع تغذیه دچار نوسان فرکانسی شده است یا خیر، چرا که بسیاری از خرابی های مرموز در کارت های کنترل ناشی از نویزهای ریزی است که با چشم دیده نمی شوند اما عملکرد پردازنده را مختل می کنند. یک مثال ملموس برای درک این موضوع، مقایسه تلویزیون شهری با یک ورزشکار حرفه ای است؛ همان طور که ورزشکار برای عملکرد بهینه به چکاپ های پزشکی منظم و ابزارهای پایش سلامت نیاز دارد، نمایشگر غول پیکر شما نیز بدون تست های دوره ای ولتاژ و دما، در برابر فشارهای کاری محیطی تاب نخواهد آورد.

در نهایت، نگاه «اکتشافی» به آینده تلویزیون های شهری ما را به سمت استفاده از هوش مصنوعی در عیب یابی سوق می دهد، جایی که سیستم می تواند پیش از سوختن یک ماژول، بر اساس تغییر در الگوهای مصرف جریان برق، به اپراتور هشدار دهد. پیشنهاد نهایی این است که هرگز منتظر خاموش شدن نمایشگر نمانید؛ بلکه با تدوین یک «جدول بازدید ماهانه» شامل چک کردن سفت بودن پیچ های اتصال برق، بررسی سلامت آب بندی کابینت ها (بخصوص در مدل های اوت دور) و به روزرسانی فریم ورها، پایداری سیستم خود را تضمین کنید. به یاد داشته باشید که هزینه نگهداری پیشگیرانه همیشه کمتر از ۱۰ درصد هزینه تعمیرات اساسی است و این سرمایه گذاری، ضامن نمایش بی نقص تبلیغات و حفظ اعتبار برند شما در سطح شهر خواهد بود، لذا با ترکیب دانش نرم افزاری و دقت سخت افزاری، مدیریت این غول های تصویری را به دست بگیرید.

ایده های اکتشافی برای پایداری سیستم

یک ایده خلاقانه برای مناطقی با نوسان برق شدید، استفاده از «استابلایزرهای سوئیچینگ مرکزی» در ورودی اصلی تابلو برق است که ولتاژ را پیش از ورود به نمایشگر کاملاً تثبیت می کند. همچنین، استفاده از پوشش های نانو (Nano-Coating) بر روی بردهای داخلی می تواند مقاومت آن ها را در برابر رطوبت و خوردگی تا حد اعجاب انگیزی بالا ببرد، بخصوص در شهرهایی که دارای هوای شرجی یا آلودگی اسیدی هستند.

سوالات متداول (FAQ)

• هر چند وقت یکبار باید تلویزیون شهری را سرویس دوره ای کرد؟ بهترین زمان برای بازدیدهای فنی، هر ۳ ماه یکبار برای بررسی اتصالات و هر ۶ ماه یکبار برای تمیزکاری سیستم خنک کننده و فیلترها است.

• آیا لرزش سازه می تواند باعث خرابی تصویر شود؟ بله، لرزش های مداوم ناشی از باد یا ترافیک سنگین می تواند باعث شل شدن سوکت های دیتا و ایجاد نویز در تصویر شود؛ لذا استفاده از چسب های مخصوص روی سوکت ها توصیه می شود.

• اگر کل تلویزیون به یکباره خاموش شد، اولین اقدام چیست؟ ابتدا تابلو برق اصلی و فیوز مینیاتوری ورودی را چک کنید؛ سپس به سراغ کارت فرستنده (Sending Card) بروید تا مطمئن شوید سیگنال را از کامپیوتر دریافت می کند.

• چرا پس از آپدیت نرم افزار، چیدمان تصاویر تلویزیون شهری به هم ریخته است؟ این اتفاق معمولاً به دلیل پاک شدن فایل “Screen Connection” رخ می دهد و شما باید مجدداً در بخش تنظیمات، تعداد کابینت های افقی و عمودی و مسیر کابل شبکه (Mapping) را تعریف کنید.

• آیا می توان تلویزیون شهری را از راه دور و با موبایل عیب یابی کرد؟ بله، با استفاده از کارت های کنترل دارای وای فای یا مودم های 4G و نصب اپلیکیشن های مخصوص، می توانید وضعیت سلامت و محتوای در حال پخش را از هر جای دنیا کنترل کنید.

• تفاوت نرخ نوسازی (Refresh Rate) پایین و بالا در چیست؟ نرخ نوسازی پایین باعث می شود تصویر در دوربین های موبایل به صورت لرزان دیده شود، اما نرخ نوسازی بالا (معمولاً بالای ۳۸۴۰ هرتز) تصویری شفاف و مناسب برای پخش زنده تلویزیونی ارائه می دهد.

• چگونه بفهمم پاور تلویزیون سوخته است یا کارت کنترل؟ اگر فن های خنک کننده کابینت کار نمی کنند و چراغ های روی کارت کنترل خاموش هستند، قطعاً پاور مشکل دارد؛ اما اگر فن ها روشن هستند ولی تصویری نداریم، ایراد از کارت کنترل یا کابل دیتاست.

• آیا خطوط رنگی روی صفحه نمایش با تنظیمات نرم افزاری رفع می شوند؟ خیر، خطوط افقی یا عمودی ثابت معمولاً نشان دهنده خرابی سخت افزاری در آی سی های ماژول یا شل بودن کابل فلت هستند و با نرم افزار برطرف نمی گردند.

• بهترین ولتاژ برای کارکرد ماژول های تلویزیون شهری چقدر است؟ استاندارد اکثر ماژول ها ۵ ولت مستقیم (DC) است، اما تنظیم آن روی ۴.۸ ولت می تواند باعث کاهش دما و افزایش طول عمر قطعات شود (مشروط به عدم افت کیفیت تصویر).

• چرا بخشی از تلویزیون شهری من به صورت ناگهانی سیاه شده است؟ این مشکل معمولاً ناشی از قطع شدن کابل شبکه (LAN) بین دو کابینت یا خرابی یکی از منابع تغذیه (Power Supply) است که برق آن بخش را تامین می کند.

• علت چشمک زدن یا پرش تصویر در نمایشگرهای بزرگ چیست؟ نوسانات برق ورودی، خرابی کابل اصلی HDMI/DVI یا تداخل فرکانسی با تجهیزات رادیویی مجاور از اصلی ترین دلایل پرش تصویر هستند.

• آیا رطوبت می تواند باعث تغییر رنگ در پیکسل ها شود؟ بله، نفوذ رطوبت باعث ایجاد اتصال کوتاه در پایه های ال ئی دی ها شده و ممکن است باعث ثابت ماندن یک رنگ (مثلاً قرمز) در بخشی از تصویر شود.
